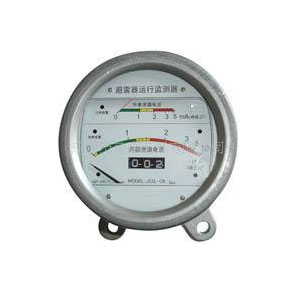

JCQ-10/600型

避雷器放电计数器及在线监测器

一、概述

1、避雷器监测器

避雷器监测器除了具有监测避雷器放电动作的功能外，还能监测避雷器泄漏电流变化，对避雷器的运行质量及时给出可靠的数据，防止事故的发生，提高电力系统运行的可靠性。

JCQ-C系列监测器采用ZnO电阻片，适用于5~10kA系统330kV及以下等级氧化锌避雷器。

放电计数器性能满足国家标准JB/T2440-1991《避雷器用放电计数器》。监测器产品性能满足国家标准JB/T10492-2004。

2、结构和特点

采用新颖独特的整体结构设计，结构紧凑、密封性能优越，工作稳定可靠；

采用铝镁钢合金压铸外壳，美观坚固、抗腐蚀耐震性好，便于运输安装，使用寿命长；

采用三位（两位或五位）电磁式记数器，满度后自动回零，循环计数工作，不需清零；

电流测量采用特制非线形刻度毫安表，具有读数清晰、小电流区分辩率高、耐振动的优点；

特制毫安表用彩色刻度分别标出避雷器泄漏电流运行区域，方便判断避雷器的运行状态（见性能参数表）；

设有故障报警，避雷器泄漏电流超过设定值后，能自动发出报警信号，信号方式为红绿交替闪烁式，符合人的视觉生理特点，提高了预警能力。

二、主要电气参数

JSH3A型监测器建议配合330～500千伏电网用避雷器。

JCQ3B或JSH3B型监测器建议配合110～220千伏电网用避雷器。

JCQ3C或JSH3C型监测器建议配合66千伏及以下电网用避雷器。

表1 JCQ／JSH型避雷器在线监测器技术参数表

表2 JCQ／JSH型避雷器在线监测器mA表参数及报警点(单位：mA)

注：如果避雷器为特殊品种，其正常运行时全电流值已经超过报警电流，或者2ms方波与参数表中不一样，我们可以根据用户提供资料定做，订做需要提供避雷器出厂试验报告。

三、户外使用条件：

周围空气温度：—3５℃～+40℃

最高海拔:4500m

太阳辐射强度：0.1W/cm²(风速0.5m/s)

外绝缘爬电比距：25mm/kv

覆冰厚度：10mm

风速：34m/s(离地面10m高10min平均最大风速)

日相对湿度平均值：≤95%

月相对湿度平均值：≤90%

耐受地震能力（水平加速度）：0.25g

四、运行与维护

1、监测器观察孔上的玻璃有灰尘影响观察时，可用布或纸擦去灰尘。玻璃内不能有小水珠，若发现有大量水珠，说明监测器密封性能已遭破坏，可与本公司联系更换。

2、监测器投入运行后，观察各相监测器中毫安表指示是否基本一致。要求巡视人员注意观察，及时记录，一旦发现毫安表指示变化异常以及个别相监测器红色发光管发亮，要及时向有关方面反映。

3、当运行电压有波动时，监测器中的毫安表指示都会有少许变化，这是正常的。

4、若在雨天及大雾天，监测器中毫安表指示普遍增大，红色发光管全部发亮，说明是瓷套外的泄漏电流增加所引起。

5、运行的监测器中若有某个别监测器的毫安表指示有明显变化，请参考下列检验处理：

◆由二节及以上元件组成的避雷器，其中一节元件内部发生缺陷，且逐渐发展时，监测器中毫安表指示逐渐增大，若比原始值增大30%，则必须警惕；若比原始值增大50%，则需及时退役，否则发生事故。

◆若监测器监测单节元件避雷器，如110千伏电压等级避雷器，大都是单节元件组成，[一旦在雨天受潮，JCQ3型毫安表又无法区分是瓷套内部还是瓷套外部漏电流增大，单节元件避雷器内部受潮，或许不能持续到雨后就发生故障。建议改用JCQ4型监测器]。

◆如果毫安表的指示值减少，甚至已回到零位，有可能是绝缘底座绝缘下假很多或被短路，也有可能是表头或监测器内部元件被损坏。这时用数字式万用表交流电压挡测量监测器两端电压，若电压低于3V或无电压，说明绝缘底座绝缘水平下降或短路。若电压为8—10V左右，则说明监测器中表头或元件已损坏。
